La metropolitana dello scambiatore di calore della curva ad U della lega di nichel della lega 400/600 ha temprato di superficie
Dettagli:
|
|
Luogo di origine: | La Cina |
---|---|
Marca: | MTSCO |
Certificazione: | ISO 9001 & PED & AD2000 |
Numero di modello: | MTSCOHET44 |
Termini di pagamento e spedizione:
|
|
Quantità di ordine minimo: | Negoziabile |
Prezzo: | 3700-9000USD/TON |
Imballaggi particolari: | CASE DI LEGNO COMPENSATO |
Tempi di consegna: | 30 GIORNI |
Termini di pagamento: | T/T; L/C |
Capacità di alimentazione: | 300 tonnellate/mese |
Informazioni dettagliate |
|||
Materiale: | acciaio seriesStainless 300 | Tipo: | Perfetta |
---|---|---|---|
U ha piegato la superficie della parte: | Non temprando | Stato di consegna: | Morbido/duro |
NDT: | Flusso turbolento o prova idraulica | Ispezione: | 100% |
Evidenziare: | tubo di trasferimento di calore,tubo dello scambiatore di calore |
Descrizione di prodotto

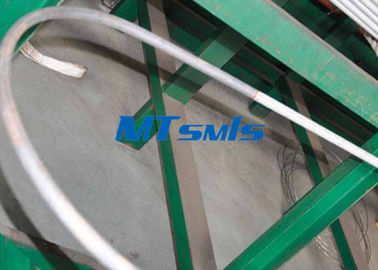

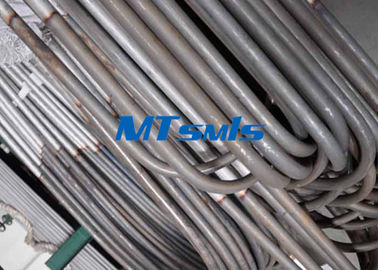

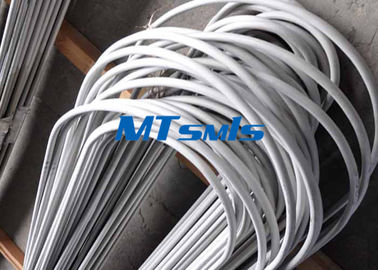

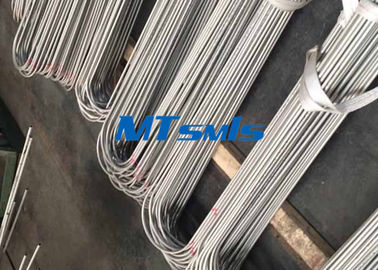

S30403 / S31603 1/scambiatore di calore a 4 pollici della curva ad U dell'acciaio inossidabile ha saldato la metropolitana
Processo: |
1 . Usiamo il techonology trafilato a freddo per produrre il tubo della curva ad U |
2 . I prodotti dei tubi della curva ad U accordo ai disegni del cliente |
3 . Per evitare l'ossidazione, il gas inerte (l'argon) è passato con l'identificazione dei tubi alla portata richiesta |
4. Il raggio è controllato per vedere se c'è il suoi OD e parete che si assottigliano con la specificazione raccomandata |
5 . Sceglieremo la posizione differente tre o come il cliente richiede per assicurarsi la qualità dei tubi. Effettueremo le proprietà fisiche e la prova della microstruttura |
6. l'ispezione visiva per ondosità e le crepe è fatta con la prova del liquido penetrante della tintura |
7. Ogni tubo è poi idro provato alla pressione raccomandata controllare per vedere se c'è perdita |
Composizione chimica
C (massima) | Si (massimo) | P (massima) | S (massima) | Cr | Ni | Mo | Ti | |
TP304/1.4301 | 0,080 | 1,00 | 0,045 | 0,030 | 18.0-20.0 | 8.0-10.5 | ||
TP304L/1.4307 | 0,035 | 1,00 | 0,045 | 0,030 | 18.0-20.0 | 8.0-12.0 | ||
TP304H/1.4948 | 0.04-0.10 | 1,00 | 0,045 | 0,030 | 18.0-20.0 | 8.0-12.0 | ||
TP316/1.4401 | 0,080 | 1,00 | 0,045 | 0,030 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | |
TP316L/1.4404 | 0,035 | 1,00 | 0,045 | 0,030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | |
TP316Ti/1.4571 | 0,080 | 1,00 | 0,045 | 0,030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | 0.7>5x (C+N) |
TP321/1.4541 | 0,080 | 1,00 | 0,045 | 0,030 | 17.0-19.0 | 9.0-12.0 | 0.7>5x (C+N) | |
TP317L/1.4449 | 0,080 | 1,00 | 0,045 | 0,030 | 18.0-20.0 | 11.0-14.0 | 3.0-4.0 | |
TP347H/1.4912 | 0.04-0.10 | 1,00 | 0,045 | 0,030 | 17.0-19.0 | 9.0-13.0 | ||
TP309S/1.4833 | 0,080 | 1,00 | 0,045 | 0,030 | 22.0-24.0 | 12.0-15.0 | 0,75 | |
TP310S/1.4845 | 0,080 | 1,00 | 0,045 | 0,030 | 24.0-26.0 | 19.0-22.0 | 0,75 |
Grado |
TP 304; TP304H; TP304L; TP316; TP316L; TP 321; TP321H; TP317L; TP310S; TP347H |
Standard
|
ASTM A213, ASTM A 269, ASTM A 270, EN10216-5; ASTM B 622; ASTM B516; ASTM A789, ecc |
Dimensione |
OD: 3.18mm - 101.6mm |
PESO: 0.5mm - 20mm |
|
Lunghezza: 12192mm |
|
Vantaggio |
Finitura di superficie del superiore, migliore proprietà meccanica; dimensione più precisa; metodo perfetto di ispezione ed attrezzatura di ispezione |
Applicazione |
Il tubo di caldaia si applica a petrolio, l'industria chimica, la energia elettrica, la caldaia, resistente ad alta temperatura, bassa temperatura resistente, resistente alla corrosione. La dimensione può essere fatta secondo i requisiti di clienti. Il tubo ad alta pressione della caldaia si applica al contenitore, petrochimico ecc. Nota: Generalmente, pressione di esercizio del tubo ad alta pressione della caldaia sopra 9.88Mpa e temperatura di funzionamento fra 450 - 650. |
Pacchetto |
Cassa del compensato |
Il tubo dello scambiatore di calore di MTSCO con superficie di marinatura e di tempera è molto popolare in caldaie e nell'industria degli scambiatori di calore, nell'industria dello scaldabagno, nell'industria ecc. del condizionamento d'aria. Questo genere di tubi senza saldatura è ha una posizione molto importante in nostri tutti i prodotti.
Specifiche:
DN | NPS (pollice) | D (millimetro) | SCH5S | SCH10S | SCH40S | STD | SCH40 | SCH80 | XS | SCH80S | SCH160 | XXS |
6 | 1/8 | 10,30 | - | 1,24 | 1,73 | 1,73 | 1,73 | 2,41 | 2,41 | 2,41 | - | - |
8 | 1/4 | 13,70 | - | 1,65 | 2,24 | 2,24 | 2,24 | 3,02 | 3,02 | 3,02 | - | - |
10 | 3/8 | 17,10 | - | 1,65 | 2,31 | 2,31 | 2,31 | 3,20 | 3,20 | 3,20 | - | - |
15 | 1/2 | 21,30 | 1,65 | 2,11 | 2,77 | 2,77 | 2,77 | 3,73 | 3,73 | 3,73 | 4,78 | 7,47 |
20 | 3/4 | 26,70 | 1,65 | 2,11 | 2,87 | 2,87 | 2,87 | 3,91 | 3,91 | 3,91 | 5,56 | 7,82 |
25 | 1 | 33,40 | 1,65 | 2,77 | 3,38 | 3,38 | 3,38 | 4,55 | 4,55 | 4,55 | 6,35 | 9,09 |
32 | 1 1/4 | 42,20 | 1,65 | 2,77 | 3,56 | 3,56 | 3,56 | 4,85 | 4,85 | 4,85 | 6,35 | 9,70 |
40 | 1 1/2 | 48,30 | 1,65 | 2,77 | 3,68 | 3,68 | 3,68 | 5,08 | 5,08 | 5,08 | 7,14 | 10,15 |
50 | 2 | 60,30 | 1,65 | 2,77 | 3,91 | 3,91 | 3,91 | 5,54 | 5,54 | 5,54 | 8,74 | 11,07 |
65 | 2 1/2 | 73,00 | 2,11 | 3,05 | 5,16 | 5,16 | 5,16 | 7,01 | 7,01 | 7,01 | 9,53 | 14,02 |
80 | 3 | 88,90 | 2,11 | 3,05 | 5,49 | 5,49 | 5,49 | 7,62 | 7,62 | 7,62 | 11,13 | 15,24 |
90 | 3 1/2 | 101,60 | 2,11 | 3,05 | 5,74 | 5,74 | 5,74 | 8,08 | 8,08 | 8,08 | - | - |
100 | 4 | 114,30 | 2,11 | 3,05 | 6,02 | 6,02 | 6,02 | 8,56 | 8,56 | 8,56 | 13,49 | 17,12 |
125 | 5 | 141,30 | 2,77 | 3,40 | 6,55 | 6,55 | 6,55 | 9,53 | 9,53 | 9,53 | 15,88 | 19,05 |
150 | 6 | 168,30 | 2,77 | 3,40 | 7,11 | 7,11 | 7,11 | 10,97 | 10,97 | 10,97 | 18,26 | 21,95 |
200 | 8 | 219,10 | 2,77 | 3,76 | 8,18 | 8,18 | 8,18 | 12,70 | 12,70 | 12,70 | 23,01 | 22,23 |
250 | 10 | 273,10 | 3,40 | 4,19 | 9,27 | 9,27 | 9,27 | 15,09 | 12,70 | 12,70 | 28,58 | 25,40 |
